說明
產品用于動車等軌道車輛的溫度檢測。
耐候性強，防火性能好，抗沖擊和抗振動性能優異，電磁兼容性好，抗干擾能力強，測溫精度高，信號傳輸穩定，可多點檢測，集中傳輸。
| 測溫度端材料 | 引線 | ||||
| 長度 | 規格 | 絕緣材料 | 工作溫度 | 屏蔽 | |
| 金屬 | 導線長度用戶自定 | 2×0.2mm2 3×0.2mm2 4×0.2mm2 用戶自定 | 戶用自定 | -50℃~200℃ | 有屏蔽 |
溫度傳感器是通過安裝在探頭管內的鉑熱電阻進行溫度測量。當溫度發生變化時，鉑電阻通過連接器輸出一個隨溫度變化的電阻信號，通過鉑熱電阻在溫度區間內隨溫度變化阻值變化的特性，將測量位置的電阻信號反饋至對應系統模塊處理，轉換成溫度信號，實時監測測試位置溫度變化，確保列車運行安全。
傳感器耐候性強，防護性能高，耐抗沖擊和抗振動性能優異，電磁兼容性好，抗干擾能力強，測溫迅速精度高，信號傳輸穩定，可多點檢測，集中傳輸，安裝方便。傳感器具有精度高、線性好、電氣性能穩定、運行可靠和使用壽命長等特點。技術性能指標符合IEC60751和GB/T30121等一系列標準。
結構

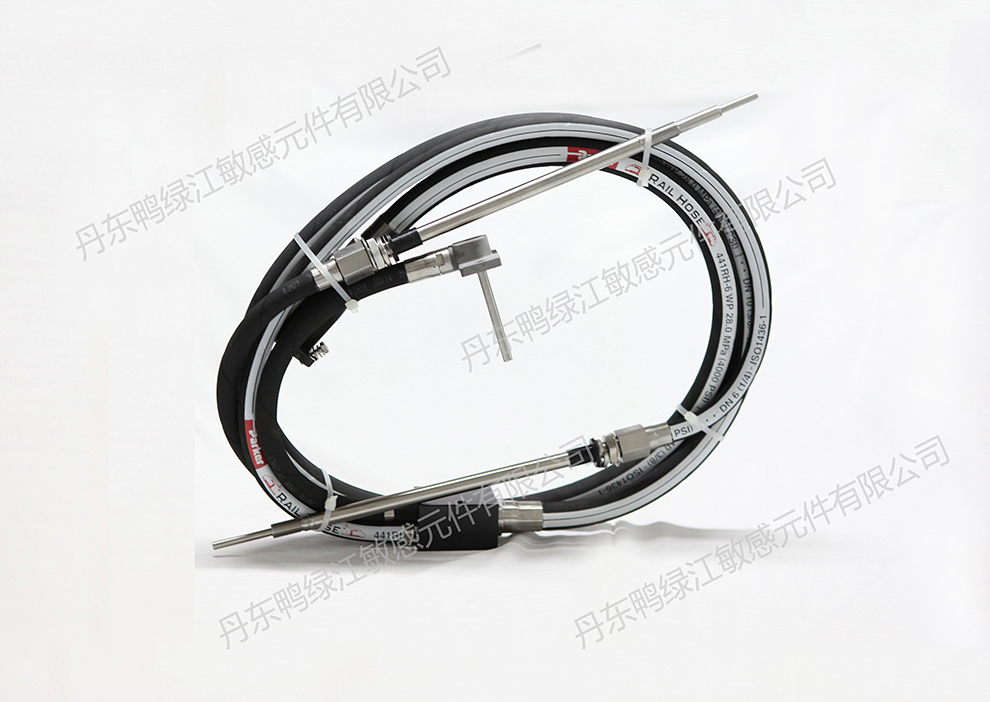

產品主要由鉑熱電阻、電纜、探頭總成、防護膠管、電連接器（按需）等零部件組成。溫度傳感器通過置入于測溫位置的探頭內鉑熱電阻（Pt100）。
技術參數
技術參數
| 分度號 | 測量范圍 | 檢測電流 | 絕緣電阻 | 備注 |
| Pt100 | -50℃～200℃ | ≤1mA | DC1000V | 可按客戶要求進行產品設計及制造 |
| ≥200MΩ |
精度等級
| 溫度 | A級 | B級 | ||
| (℃) | ℃ | Ω | ℃ | Ω |
| 0 | ±0.15 | ±0.06 | ±0.3 | ±0.12 |
| 100 | ±0.35 | ±0.13 | ±0.8 | ±0.30 |
| 200 | ±0.55 | ±0.20 | ±1.3 | ±0.48 |
注意事項
1.安裝時，保護好傳感器探頭管，嚴禁受力撞擊；
2.固定傳感器引線護管時，應均分余量，避免傳感器受力不均；
3.連接器插入時，一定要水平對正插入，如遇阻力不得強力插入，必須查明原因，以免損傷插針；
4.傳感器安裝連接完畢后，一定要核對接線是否正確，確認后方可送電，避免強電錯接入傳感器造成損毀；
5.拆下報廢的傳感器應妥善處理，以免對環境產生影響。
