說明

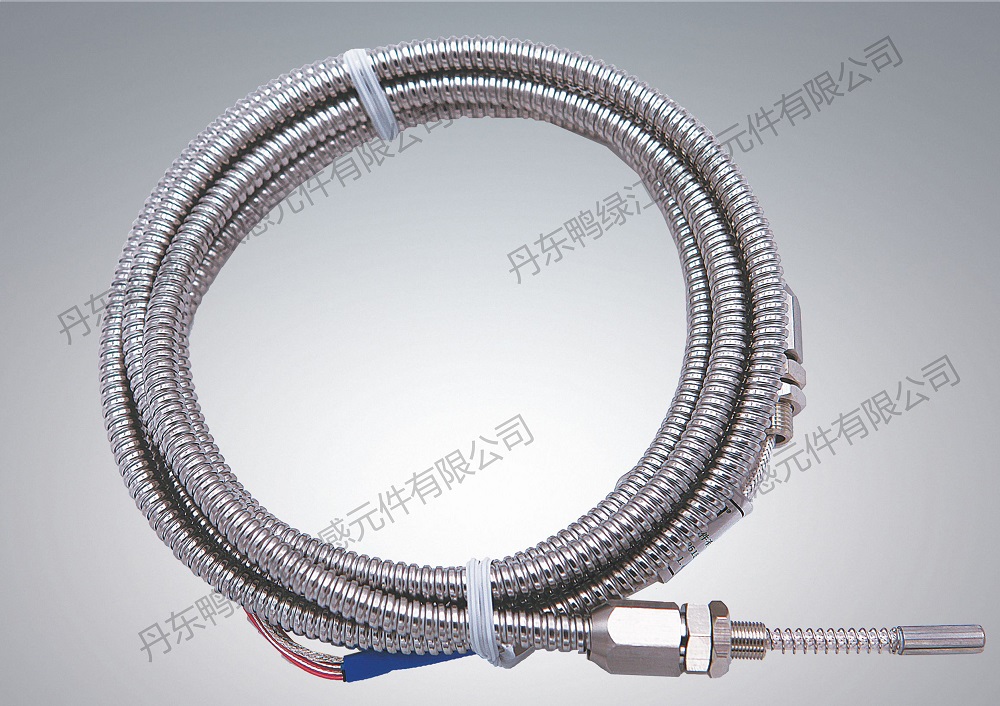

PTC熱敏電阻用于電機軸承控溫保護，利用其特殊的溫度電阻曲線，對電機軸承溫度進行監控，以保證軸承的運行安全。傳感器引線絕緣材料采用特氟龍，具有耐高溫、壽命長等特點。
技術參數
分類型號 | 控溫點 | 對應于規定溫度下的電阻值（Ω) | ||||||
溫度代號 | TK-5℃ | TK+5℃ | TK+15℃ | |||||
MZ6－85～180 | T85～T180 | ≤n×550 | ≥n×1300 | ≥n×4000 | ||||
注：①控溫點溫度以間隔5℃成系列。 ?、谄鋘為熱敏電阻串聯只數。 | ||||||||
| 響應時間 | 測試電壓（V） | ******工作電壓（Vdc） | 絕緣電阻（MΩ） | 介電強度（KV） | ||||
| ≤5 | ≤2.50 | 25 | ≥200 | AC2500 | ||||
| 可定制防爆、高壓型產品 | ||||||||
訂貨示例
| 型號 | 探頭直徑 | 安裝孔深 | 探頭固定螺紋及長度 | 護管直徑 | 護管長度 | 尾端固定螺紋及長度 | 引線長度 |

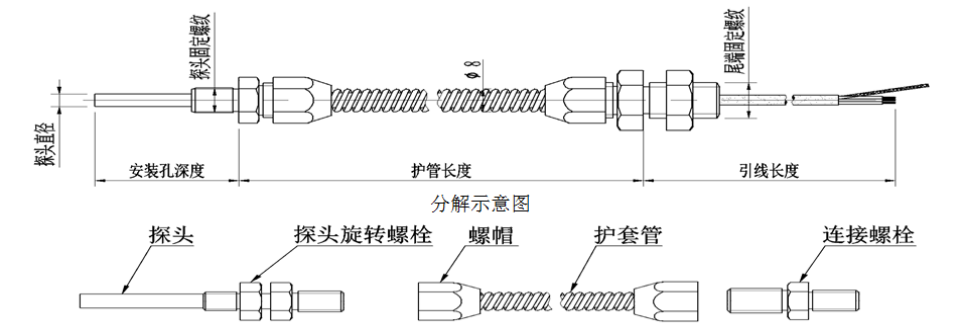

MZ6M-MB-206 （軸承固定探頭示例） | 推薦 | 可定制 | 可定制 | 推薦 | 推薦 | 可定制 | 推薦 |
| Φ5 | Φ8 | 1000 | 1000 | ||||
| Φ6 | 1500 | 1500 | |||||
| Φ8 | 2000 | 2000 | |||||
| Φ10 | 3000 | 可定制彎頭結構 | 3000 | ||||
| 可定制 | 可定制 | 可定制 | 可定制 |
| 型號 | 探頭直徑 | 安裝孔深 | 探頭固定螺紋及長度 | 護管直徑 | 護管長度 | 尾端固定螺紋及長度 | 引線長度 |

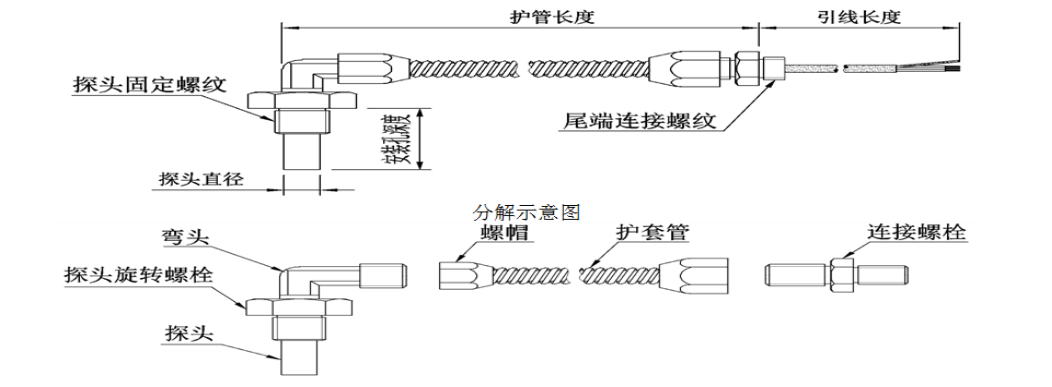

MZ6M-MB4-206 （軸承彎頭固定示例） | 推薦 | 可定制 | 可定制 | 推薦 | 推薦 | 可定制 | 推薦 |
| Φ5×20 | Φ8 | 1000 | 1000 | ||||
| Φ6×30 | 1500 | 1500 | |||||
| Φ8 | 2000 | 2000 | |||||
| 可定制 | 3000 | 可定制彎頭結構 | 3000 | ||||
| 可定制 | 可定制 | 可定制 |
實例:MZ6M-B206-120℃/55-M12×1-900-M14×1-P2×1000
| M6ZM | B206-120℃ | 55 | M12×1 | 900 | M14×1 | P2×1000 |
| M:敏感元件 | B:金屬護管 | 安裝孔深 | 測溫端螺紋 | 護管長度 | 引線端螺紋 | P:導線有屏蔽線 |
| Z:正溫度系數 | C:塑料護套管 | 無屏蔽不表示 | ||||
| 6:控溫性 | D:復合護套管 | |||||
| M:軸承測溫 | 1:無固定 | 2:兩線制（紅，白） | ||||
| 2:有固定 | 3:三線制（1紅，2白） | |||||
| 3:直角可調式 | 4:四線制（2紅，2白） | |||||
| 4:直角固定式 | 6:六線制（2紅，4白） | |||||
| 06:測溫端直徑Φ6 | 1000:導線長度 | |||||
| 120℃:控溫電溫度值 |
注意事項
1.將PTC熱敏電阻溫控傳感器的感溫元件進行絕緣處理，如加套蠟管；
2.埋置應分相布置在電機繞組中或者牢固安裝在需要進行溫度測量控制的部位；
3.捆扎時不得讓PTC熱敏電阻的引線承受拉力，否則將損壞測溫元件。感溫元件可以按要求單支使用，也可以三支串聯使用，，將引線與之配套的保護裝置連接。
4.注意PTC溫度傳感器不得過電壓運行否則將嚴重?fù)p壞；
5.報廢的PTC對環境雖無害但應妥善處置。
