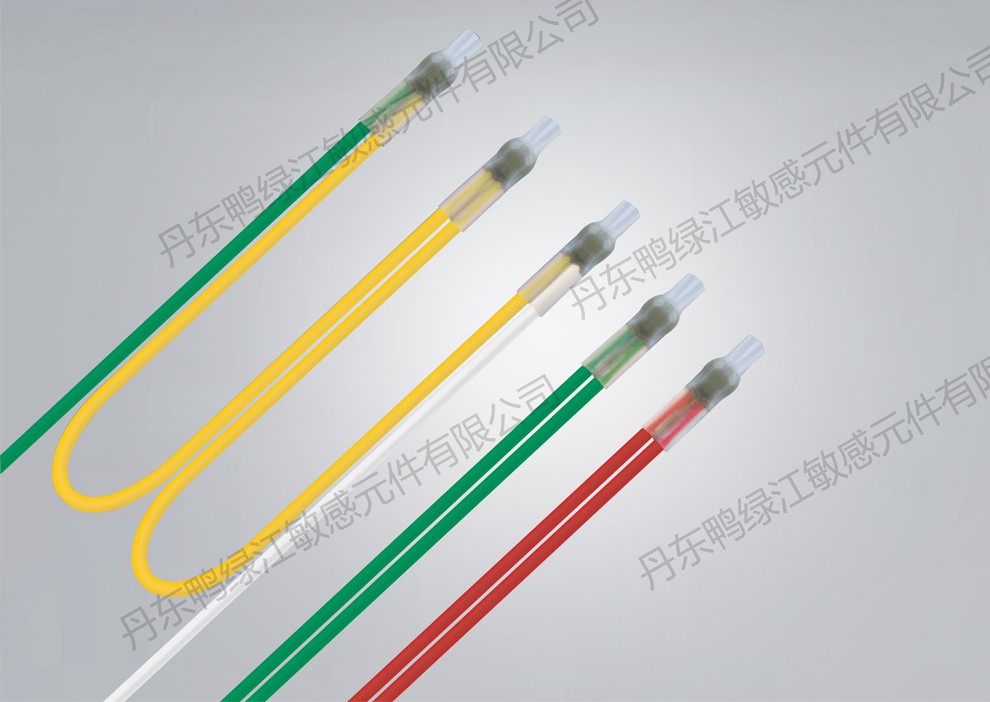

串聯PTC
說明
體積小、靈敏度高、規格齊全、性能穩定、壽命長，適用于各種電機的溫控要求。符合德國DIN44081和DIN44082標準，可定制防爆型產品。
技術參數
分類型號 | 控溫點 | 對應于規定溫度下的電阻值（Ω) | ||||||
溫度代號 | TK-5℃ | TK+5℃ | TK+15℃ | |||||
MZ6－85～180 | T85～T180 | ≤n×550 | ≥n×1300 | ≥n×4000 | ||||
注：①控溫點溫度以間隔5℃成系列。 ?、谄鋘為熱敏電阻串聯只數。 | ||||||||
| 響應時間 | 測試電壓（V） | ******工作電壓（Vdc） | 絕緣電阻（MΩ） | 介電強度（KV） | ||||
| ≤5 | ≤2.50 | 25 | ≥200 | AC2500 | ||||
| 可定制防爆、高壓型產品 | ||||||||
訂貨示例

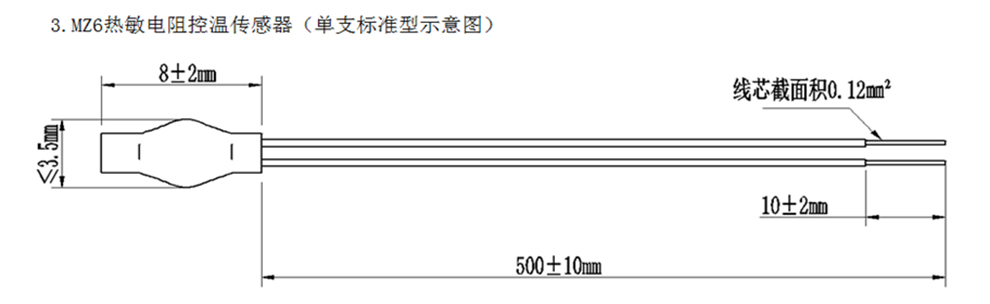

標準型:MZ6-DS-120℃/500/200
MZ6 | D | S | 120℃ | 500 | 200 |
M:敏感元件 | E:單支PTC熱敏電阻 | S:引線標準長度 | 120℃：控溫電溫度值 | 導線長度 | 連線長度 |
Z:正溫度系數 | Z:雙支PTC熱敏電阻 | K:引線定制長度 | |||
| 6:控溫性 | D:三支PTC熱敏電阻 | 導線顏色依據顏色編碼表執行 | |||
V:四支PTC熱敏電阻 | 單支不表示 | ||||
E:防爆型 | S:六支PTC熱敏電阻 | ||||
| G:高壓型 |
高壓、防爆式:MZ6G-3ET-120℃-500/200
MZ6G | 1ET | 120℃ | 500 | 200 |
M:敏感元件 | 1:單支 | 導線長度 | 連線長度 | |
Z:正溫度系數 | 3:三支 | |||
| 6:控溫性 | 導線顏色依據顏色編碼表執行 | 單支不表示 | ||
G:高壓型 | E:防爆 | |||
T:陶瓷測溫度端 | ||||
| J:金屬測溫度端 |
注意事項
1、將PTC熱敏電阻溫控傳感器的感溫元件進行絕緣處理，如加套蠟管；
2、埋置應分相布置在電機繞組中或者牢固安裝在需要進行溫度測量控制的部位；

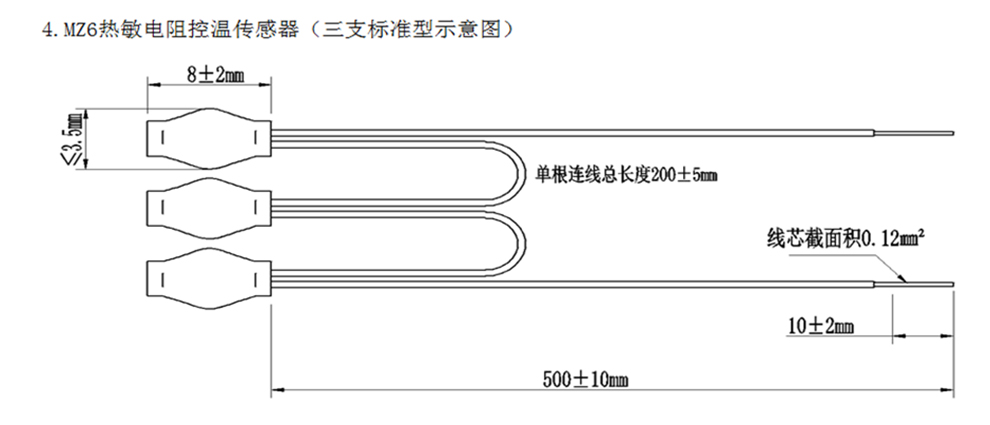

3、捆扎時不得讓PTC熱敏電阻的引線承受拉力，否則將損壞測溫元件。感溫元件可以按要求單支使用，也可以三支串聯使用，將引出線與之配套的控制裝置連接。
4、注意PTC溫度傳感器不得過電壓運行否則將嚴重?fù)p壞；
5、報廢的PTC對環境雖無害但應妥善處置。
